钢管法兰内外环缝自动焊接机

一、 设备的主要用途：

设备关键点描述：此设备用于管法兰两端自动焊接，驱动的稳定性是保证焊接工艺实现的关键，在旋转过程中，必须有向下的压紧力，进而保证驱动轮与工件间的摩擦力，保证旋转稳定性。所以，要求法兰外圆必须加工保证圆度。焊接专机一端固定，满足4米到9米钢管法兰内、外缝的焊接，焊*姿态可进行调整，分别满足内、外缝的焊接且兼顾管径的变化。一主一从可调驱动装置，轮间距可调，两组距离可调，保证满足管子长度和外径的变化;焊接快速一次成型，焊接质量稳定，焊缝饱满均匀。

二、 技术规格参数：

1、焊接直径范围：φ120～φ600

2、焊接长度范围：4000mm-9000mm

3、 焊接工位：2个

4、 焊接送进速度：0-20m/min

5、 逆变气保焊机：NBC-500

6、 编程方式：PLC触摸屏输入

7、机器外形尺寸：9000mm×1200mm×1750mm

8、设备重量：2000Kg

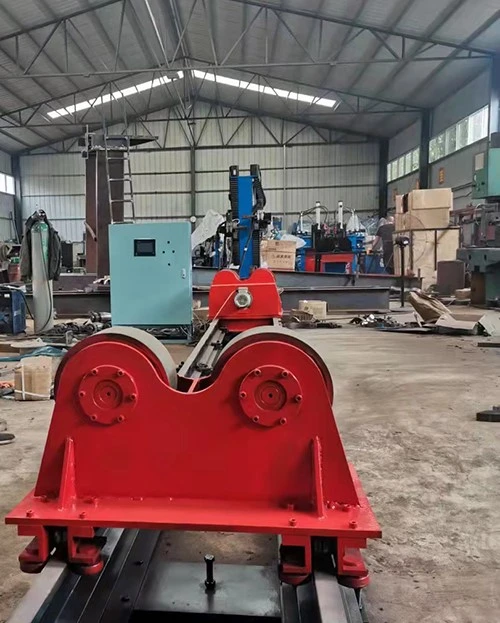

三、 设备外观图
