抱箍加筋自动焊接机

设备的主要用途：

抱箍加筋自动焊接机，是我司针对电力非标金具抱箍加筋焊接批量生产的一种专用设备，用于替代抱箍加筋焊接传统的制作工艺，采取数控程序PLC控制输出，只需将工件摆放在旋转工作台上焊接位置，自动定位夹装，一键启动四道焊缝同时焊接，上、下工件自动焊接互不影响循环工作，结构简单、易操作，性能稳定；取代了人工抱箍加筋焊接点焊、成品焊接技术要求高，效率低，焊接质量难以把控的弊端；实现普工操作抱箍加筋焊接快速一次成型，焊接质量稳定，焊缝饱满均匀；有效的解决了工厂用工难效率低、高成本等问题。

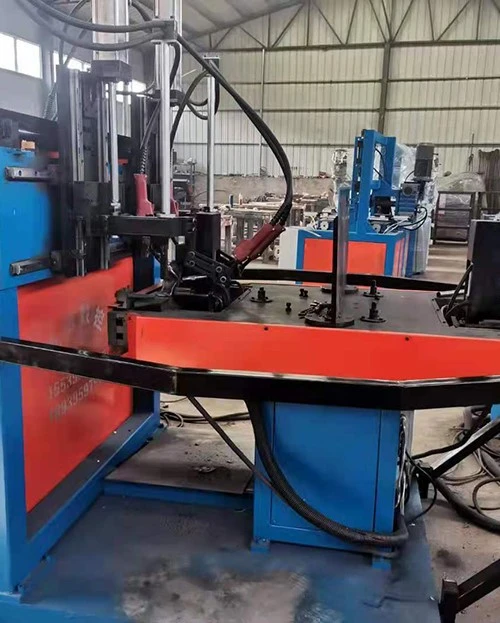

设备外观图

产品参数：

1、 加工抱箍范围：φ180～φ320

2、 气源压力：0.4-0.5 MPa

3、 焊接工位：2个

4、 焊接送进速度：0-20m/min

5、 逆变气保焊机：NBC-350

6、 编程方式：PLC触摸屏输入

7、 接入电源电压：380V

8、设备功率：3kw

9、机器外形尺寸：2500mm×2000mm×2300mm

10、设备重量：1000Kg

设备构造

1、主机    2、旋转工作台   3、旋转驱动装置   4、横向焊接移动驱动装置

5、焊机    6、气动系统     7、电气控制系统。
